コストパフォーマンスが高いスタンダード仕様
国土交通省大臣認定番号 ＦＰ０６０ＮＥ-０１２９
６０分耐火
２層構造＋外装材
※フェノバボードと硬質木毛セメント板は複合板のみ
- スタンダードな角波仕様。工場や公共物件に。
- 組み合わせにより、シリーズ中トップの断熱性能、熱還流率０.５１Ｗ/（㎡・Ｋ）を実現できます。
設定構造
| １ | 外装材（角波） |
金属外装材角波（厚さ０.３５ｍｍ以上） ・塗装ガルバリウム鋼板（ＪＩＳ Ｇ ３３２２） ・塗装溶融亜鉛メッキ鋼板（ＪＩＳ Ｇ ３３１２） ・塗装ステンレス鋼板（ＪＩＳ Ｇ ３３２０） ・高耐候性圧延鋼材（ＪＩＳ Ｇ ３１２５） ・塩化ビニル樹脂金属積層板 など |
|---|---|---|
| ２ | 断熱材 |
高性能フェノールフォーム断熱材 「フェノバボード高密度品」厚さ２０～７５ｍｍ |
| ３ | 木毛セメント板 |
硬質木毛セメント板（ＪＩＳ Ａ ５４０４） （準不燃材料ＱＭ-９７０１）厚さ２０～７５ｍｍ |
| ４ | 耐火目地付Ｔ型ジョイナー |
溶融亜鉛めっき鋼板（ＪＩＳ Ｇ ３３０２） ０.２７ｍｍ×３０ｍｍ以下 厚さ８ｍｍ以上 目地材材質：黒鉛含有樹脂シート |
※ ２と３を貼り合わせた複合版に限ります。
※ ３については、一部の中質木毛セメント板も対応可能です。
※ 上記構成部材の詳細、諸条件については、お問い合わせください。

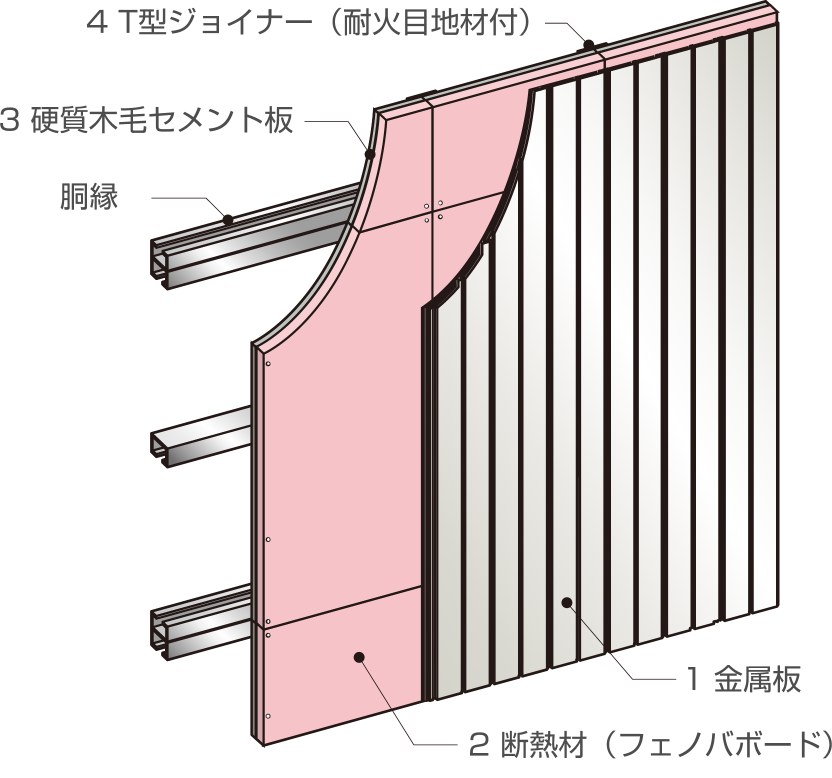

透視図
水平断面図
各部納まり参考例
平面詳細図
出隅部 平面詳細部
軒天部・腰部 断面詳細図
開口部（サッシ）断面詳細図
