寒冷地（1.2地域「屋根断熱」）
| 省エネ基準 | ＺＥＨ | ＨＥＡＴ２０Ｇ１ | ＨＥＡＴ２０Ｇ２ | |
|---|---|---|---|---|
| ＵＡ：０.４６ | ＵＡ：０.４０ | ＵＡ：０.３４ | ＵＡ：０.２８ | |
| 屋根 | 外張６０ｍｍ | 外張６０ｍｍ 充填４５ｍｍ |
外張６０ｍｍ 充填６０ｍｍ |
外張９０ｍｍ 充填６０ｍｍ |
| 外壁 | 外張６０ｍｍ | 外張３５ｍｍ 充填４５ｍｍ |
外張６０ｍｍ | 外張９０ｍｍ 充填６３ｍｍ |
| 床（その他） | 剛床６３ｍｍ | 剛床９０ｍｍ | 充填４５ｍｍ 剛床９０ｍｍ |
剛床９０ｍｍ 根太間４５ｍｍ |
| 床（外気床） | 剛床９０ｍｍ | 剛床１３０ｍｍ | 剛床１３０ｍｍ | 剛床１８０ｍｍ |
| 玄関基礎（外気） | 無断熱 | 無断熱 | 立上４５ｍｍ | 立上４５ｍｍ |
| 玄関基礎（床下） | 無断熱 | 無断熱 | 立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
| 浴室基礎 （外気、床下） |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
| 窓 | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ |
| ドア | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ |
寒冷地（3地域「天井断熱」）
| 省エネ基準 | ＺＥＨ | ＨＥＡＴ２０Ｇ１ | ＨＥＡＴ２０Ｇ２ | |
|---|---|---|---|---|
| ＵＡ：０.５６ | ＵＡ：０.５０ | ＵＡ：０.３８ | ＵＡ：０.２８ | |
| 天井 | 高性能ＨＧ１６-３８ １５５ｍｍ |
高性能ＨＧ１６-３８ １５５ｍｍ |
高性能ＨＧ１６-３８ １５５ｍｍ |
高性能ＨＧ１６-３８ ３１０ｍｍ |
| 外壁 | 充填６３ｍｍ | 充填６３ｍｍ | 外張４５ｍｍ 充填４５ｍｍ |
外張９０ｍｍ 充填６３ｍｍ |
| 床（その他） | 剛床６３ｍｍ | 剛床９０ｍｍ | 剛床９０ｍｍ | 剛床９０ｍｍ 根太間４５ｍｍ |
| 床（外気床） | 剛床９０ｍｍ | 剛床１３０ｍｍ | 剛床１３０ｍｍ | 剛床１８０ｍｍ |
| 玄関基礎（外気） | 無断熱 | 無断熱 | 立上４５ｍｍ | 立上４５ｍｍ |
| 玄関基礎（床下） | 無断熱 | 立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
| 浴室基礎 （外気、床下） |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
| 窓 | Ｕ２.３３ | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ |
| ドア | Ｕ２.３３ | Ｕ１.６０ | Ｕ１.６０ | Ｕ１.６０ |
温暖地（4～7地域「屋根断熱」）
| 省エネ基準（５.６.７） | 省エネ基準（４） | ＺＥＨ | ＨＥＡＴ２０Ｇ２（６.７） | ＨＥＡＴ２０Ｇ２（５.４） | |
|---|---|---|---|---|---|
| ＵＡ：０.８７ | ＵＡ：０.７５ | ＵＡ：０.６０ | ＵＡ：０.４６ | ＵＡ：０.３４ | |
| 屋根 | 充填４５ｍｍ | 外張４５ｍｍ | 充填６０ｍｍ | 充填６０ｍｍ 外張３５ｍｍ |
充填６０ｍｍ 外張６０ｍｍ |
| 外壁 | 充填４５ｍｍ | 外張４５ｍｍ | 充填８０ｍｍ | 充填４５ｍｍ | 外張９０ｍｍ 充填４５ｍｍ |
| 床（その他） | 剛床４５ｍｍ | 剛床４５ｍｍ | 剛床９０ｍｍ | 剛床９０ｍｍ | 剛床９０ｍｍ |
| 床（外気床） | 剛床６３ｍｍ | 剛床６３ｍｍ | 剛床１３０ｍｍ | 剛床１３０ｍｍ | 剛床１３０ｍｍ |
| 玄関基礎（外気） | 無断熱 | 無断熱 | 無断熱 | 立上４５ｍｍ | 立上４５ｍｍ |
| 玄関基礎（床下） | 立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返９０ｍｍ 底盤９００ｍｍ |
立上・折返９０ｍｍ 底盤９００ｍｍ |
| 浴室基礎 （外気、床下） |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返４５ｍｍ 底盤４５５ｍｍ |
立上・折返９０ｍｍ 底盤９００ｍｍ |
立上・折返９０ｍｍ 底盤９００ｍｍ |
| 窓 | Ｕ３.４９ | Ｕ３.４９ | Ｕ２.３３ | Ｕ１.６０ | Ｕ１.６０ |
| ドア | Ｕ３.４９ | Ｕ３.４９ | Ｕ２.３３ | Ｕ１.６０ | Ｕ１.６０ |
HEAT20G3検討の断熱仕様
| 地域区分 | １,２,３ | ４,５ | ６,７ | ||
|---|---|---|---|---|---|
| 水準ＵＡ［Ｗ/（ｍ２・Ｋ | ０.２０ | ０.２３ | ０.２６ | ||
| 部位Ｕ値 | 天井 | ０.１１９ | ０.０９３ | ０.１５６ | |
| 壁 | ０.１１５ | ０.０９６ | ０.１３６ | ||
| 天井 | ０.１３４ | ０.０９１ | ０.１３４ | ||
| 土間床等の 外周部 |
外気に接する部分 | ０.３７０ | ０.３７０ | ０.３７０ | |
| その他の部分 | ０.３７０ | ０.３７０ | ０.５３０ | ||
| サッシ | １.３０ | １.３０ | １.３０ | ||
| ドア | ０.８９ | １.７５ | １.７５ | ||
出典：ＨＥＡＴ２０設計ガイドブック２０２１
UA値の計算条件

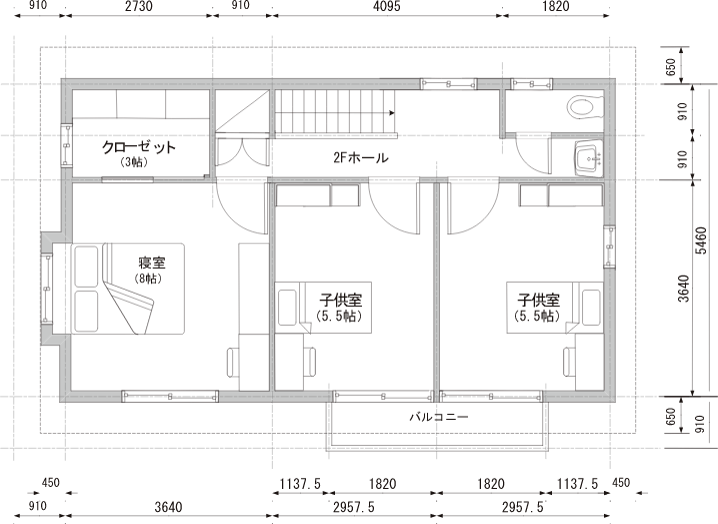

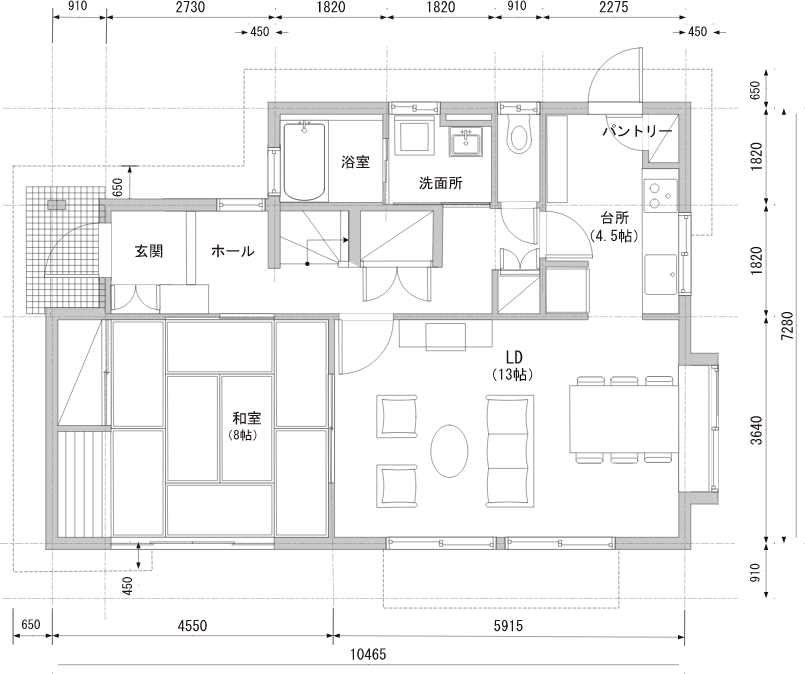

住宅事業建築主の判断基準モデルプラン
（木造軸組構造２階建て 床面積１２０.０８ｍ²）
屋根判断・床断熱での外皮仕様に基づいて計算
＜外皮面積合計＞
３３３.２３ｍ２（屋根断熱）
３１２.８５ｍ２（天井断熱）
＜開口部面積合計＞
２５.２２ｍ２（１～３地域）
３２.２０ｍ２（４～７地域）
- ・床（外気に接する）はプラン上存在しないため、床（その他）の厚さ／０.７以上となるよう算出
- ・玄関基礎、浴室基礎はそれぞれ外気側、床下側 同じ断熱仕様です。
- ・基礎折返断熱の折返幅は４５５ｍｍ
- ・本モデルプランでの断熱仕様のため、違うプランの場合は異なります。
- ・新評価方法で算出しています。（２０２２年４月時点）
