TOPICS

カット品・床断熱固定用ピン施工のメリット

工期短縮・工費削減

現地施工によるカット作業の手間を省くことによって”工期の短縮”と”工費の削減”が可能になります。

スピードアップ

フェノバボード床断熱固定用ピンの活用で更なる施工のスピードアップが可能になります。

カット品

コード サイズ
mm
設計価格
円/枚
梱包内容
熱抵抗値
m2・K/W
JL451W 257×910 45 1,100 12 2.3
JL4514W 257×1820 45 2,180 2.3
JL453W 409×910 45 1,800 2.3
JL457W 415×1820 45 3,400 2.3
JL455W 804×1820 45 6,500 2.3
JL456W 819×1820 45 6,500 2.3
JL4522W 804×804 45 3,800 2.3
JL4525W 819×819 45 3,800 2.3
JL405W 804×1820 40 5,900 2.1
JL406W 819×1820 40 5,900 2.1
JL635W 804×1820 63 9,000 3.3
JL636W 819×1820 63 9,000 3.3
JL6322W 804×804 63 5,000 3.3
JL6325W 819×819 63 5,000 3.3

※ 設計価格はフェノバボード1枚あたりの単価です。(税別)
※ 発注は梱包単位です。
※ 熱抵抗値はJIS A 9521の規定された計算方法によるものです。
※ その他サイズは最寄りの営業所へお問い合わせください。

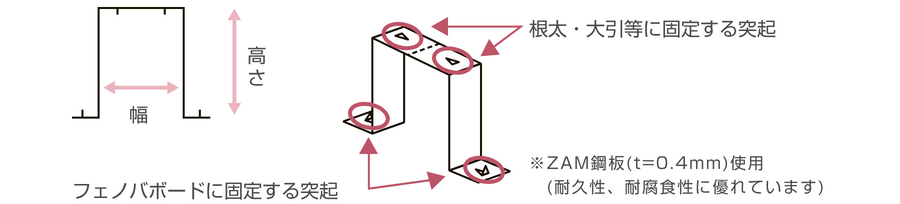

床断熱固定用ピン

根太・大引間に取付け、フェノバボードの落下を防ぎます



1. 製品幅は取付け部材(根太・大引等)に合わせてお使いください。
2. 製品高さはフェノバボードの厚みに合わせてお使いください。
3. フェノバボード端部とあんる一は端部より300mm以下となるように割付てください。
4. その他の位置はピッチ600mm以下としてください。
5. 床断熱固定用ピンの取付はハンマー等で軽くたたいて固定してください。

床断熱固定用ピンの製品使用例



1. 根太等に床断熱固定用ピンを取付けた後、フェノバボードを取付け、その上から合板を敷きます

床断熱固定用ピン商品規格

呼称 規格 コード 設計価格
円/個
梱包内容
床断熱固定用ピン
アクリル気密防水テープ
40mm用 JP4540 32 400
45mm用 JP4545 32 400
50mm用 JP4550 32 400
60mm用 JP4560 32 400
63mm用 JP4563 32 400
75mm用 JP4575 34 400
80mm用 JP4580 34 400
90mm用 JP4590 34 400

※ 床断熱固定用ピンは20個単位での発注が可能です。
  その際は、梱包手数料として別途2,000円(税別)申し受けます。
