商品規格
サイズ mm |
厚 mm |
コード | 設計価格 円/枚 |
梱包内容 枚 |
熱抵抗値 m2・K/W |
---|---|---|---|---|---|
3×6板 910×1820 |
45 | JJ45NV | 9,200 | 6 | 2.3 |
60 | JJ60NV | 11,800 | 5 | 3.1 | |
90 | JJ90NV | 20,500 | 3 | 4.7 | |
409×1820 | 45 | JJ453WV | 5,100 | 6 | 2.3 |
60 | JJ603WV | 6,200 | 5 | 3.1 | |
90 | JJ903WV | 10,500 | 3 | 4.7 |
プロユーザーの方へ
※ 設計価格はフェノバボード1枚あたりの単価です。(税別)
※ 発注は梱包単位となります。
※ 5梱包未満の発注の場合は、別途運賃として5,500円申し受けます。(税別)
※ 熱抵抗値はJIS A 9521の規定された計算方法によるものです。
※ その他サイズは最寄りの営業所にご確認ください。
材質
JIS A 9521 建築用断熱材フェノールフォーム断熱材1種2号DⅠ

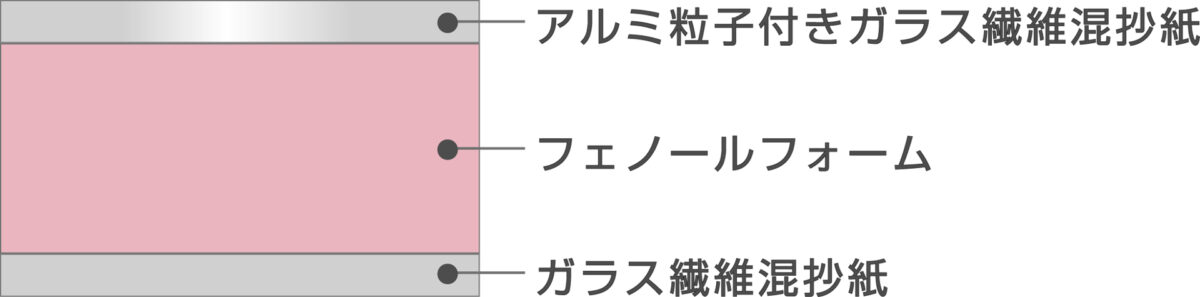

製品構成図
副資材
呼称規格 | 規格 幅×巻長×厚み |
コード | 設計価格 円/巻 |
梱包内容 巻 |
---|---|---|---|---|
アクリル気密防水テープ (片面タイプS) |
50mm×20mm×0.16mm | FABK50S | 1,440 | 30 |
75mm×20mm×0.16mm | FABK75S | 2,180 | 24 | |
100mm×20mm×0.16mm | FABK10S | 2,860 | 18 |
納まり図

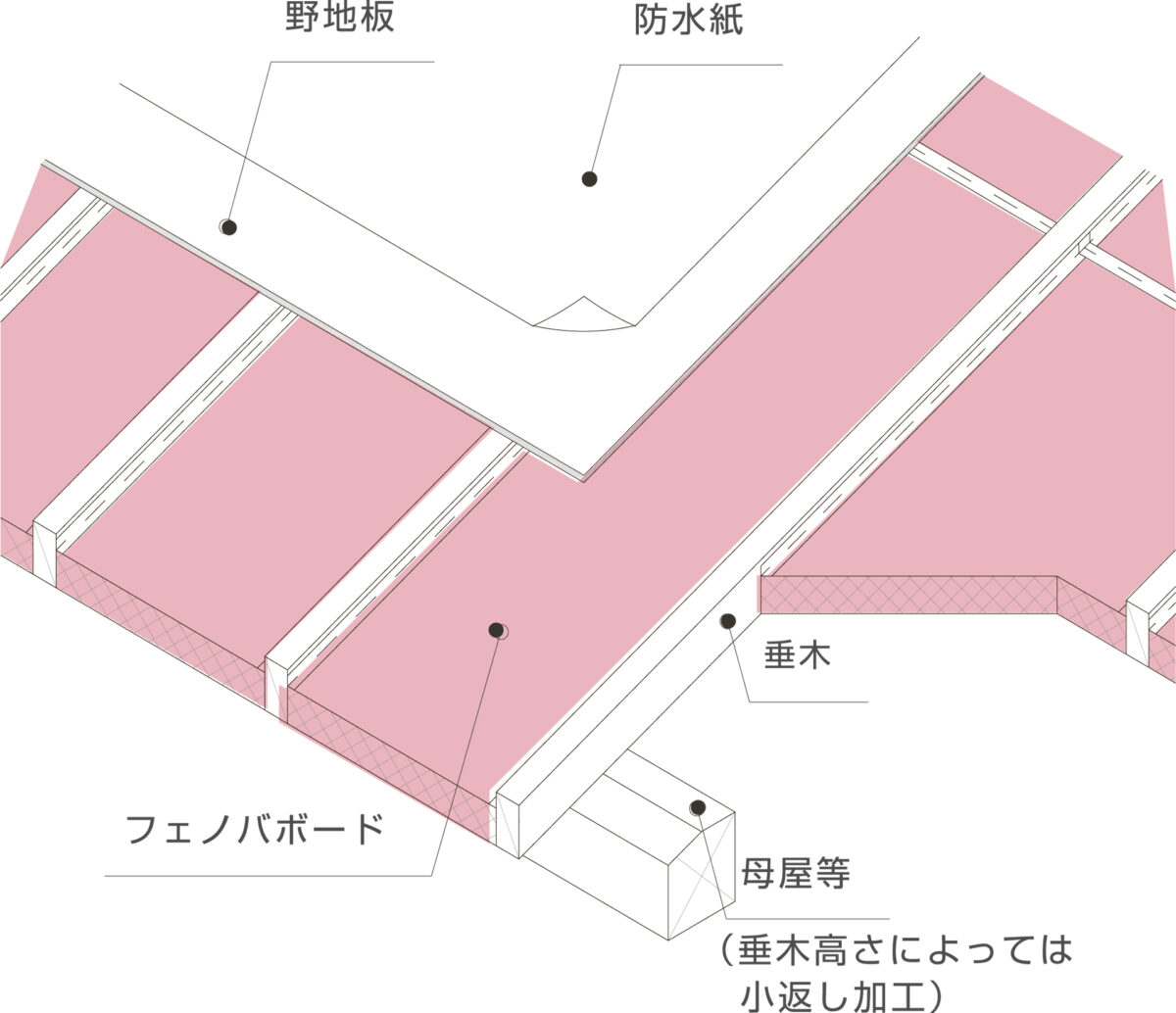

充填工法
①垂木施工
▼
②断熱材受材設置
▼
③フェノバボード垂木間充填
▼
④野地板・防水紙施工
▼
②断熱材受材設置
▼
③フェノバボード垂木間充填
▼
④野地板・防水紙施工

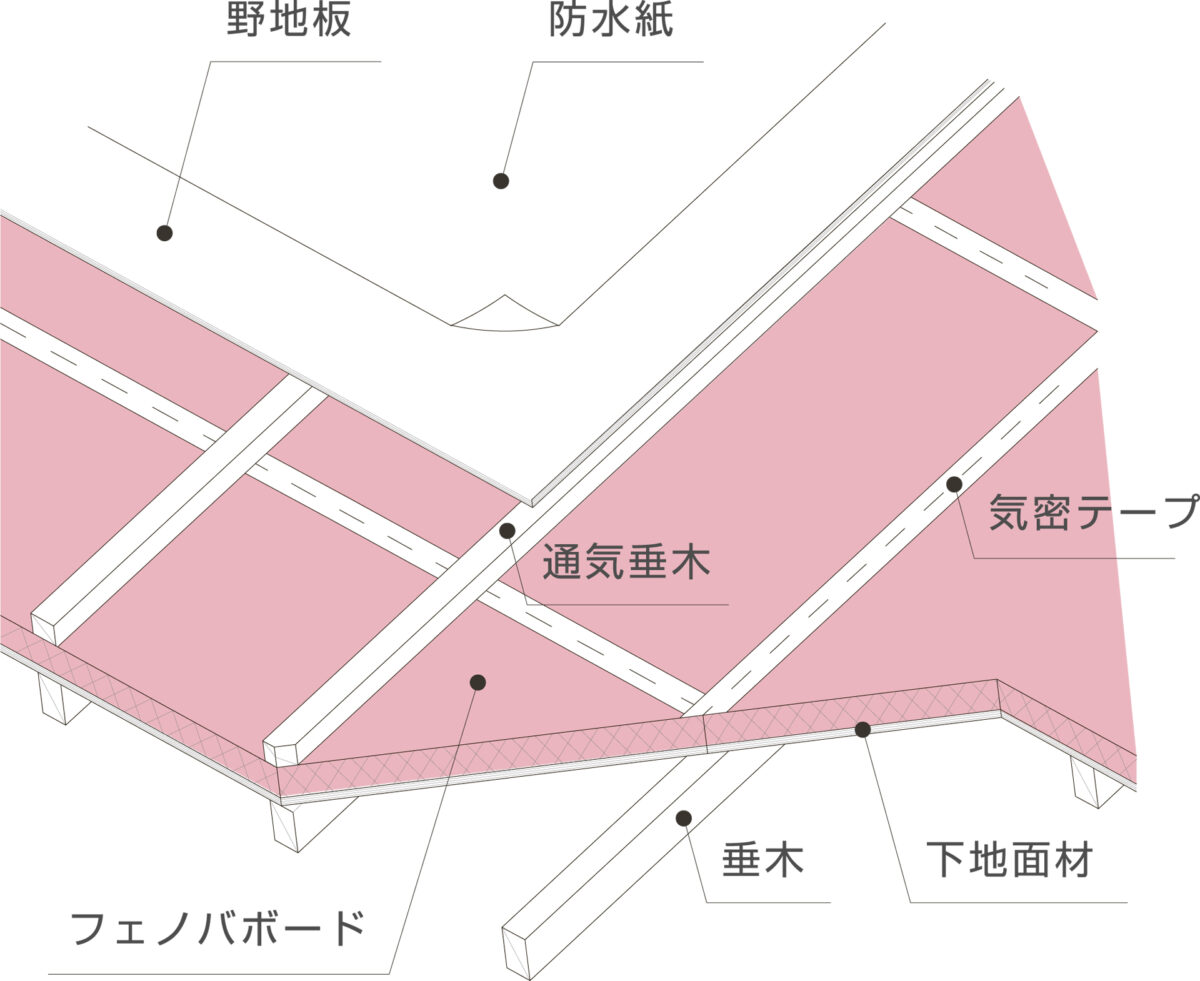

外張工法
①下地面材施工
▼
②フェノバボード外張
▼
③通期垂木施工
▼
④野地板・防水紙施工
▼
②フェノバボード外張
▼
③通期垂木施工
▼
④野地板・防水紙施工
