![](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/pic_230110_21.png)
抗菌加工 SIAAマーク
※ SIAAマークは抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

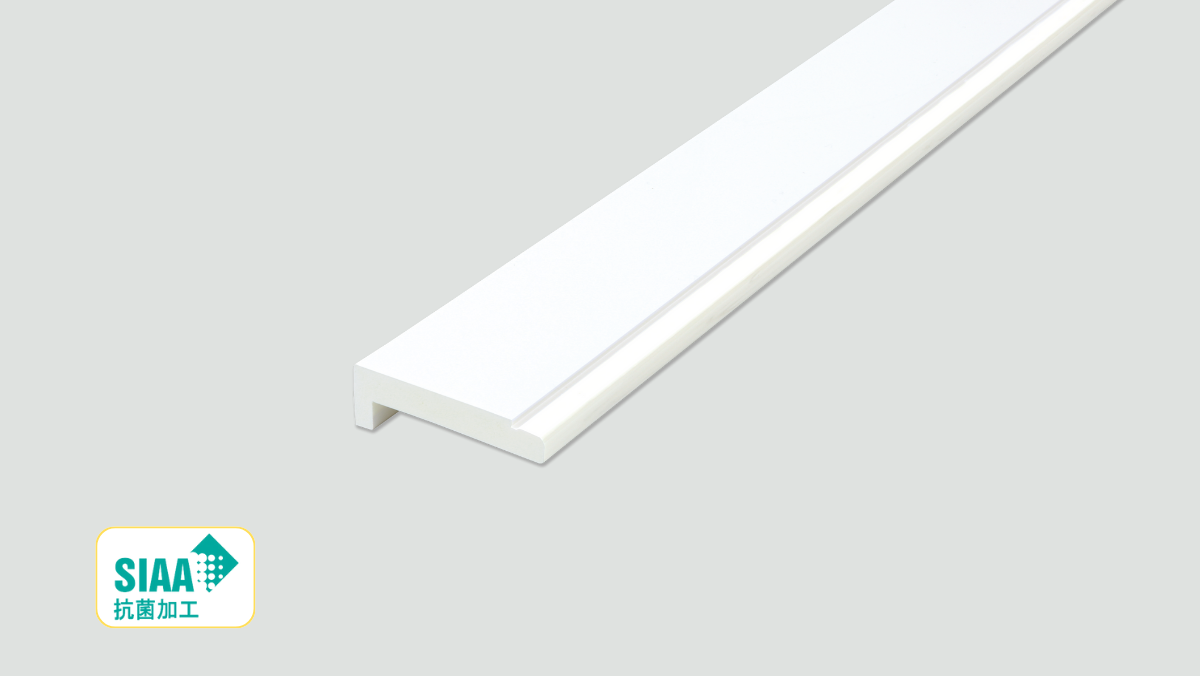

製品特長
・抗菌SIAA認証を取得
・高級感のある光沢仕上げ
・アングルじゃくり有り
・シンプルなL字のスタンダードタイプ
製品断面図

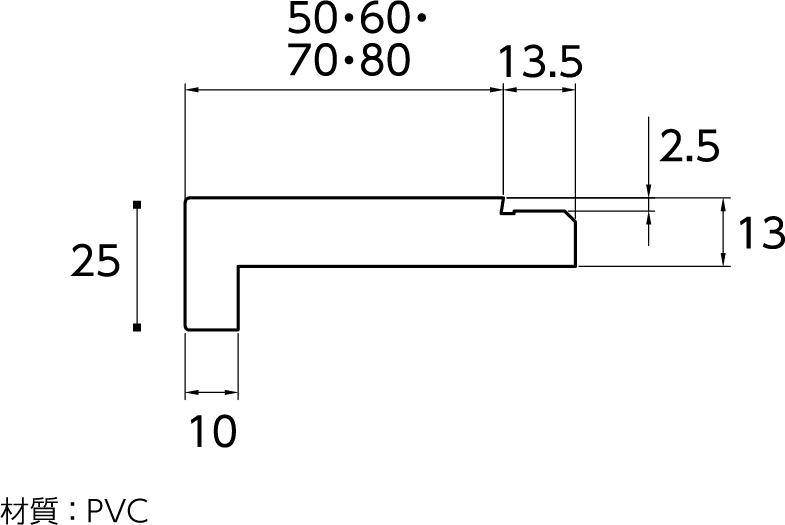

■縦枠 UH-50、60、70、80
![集合住宅用 UHタイプ 樹脂開口枠 製品断面図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/53d76a3b2f03bd841cb9e01dbcaa035e.png)

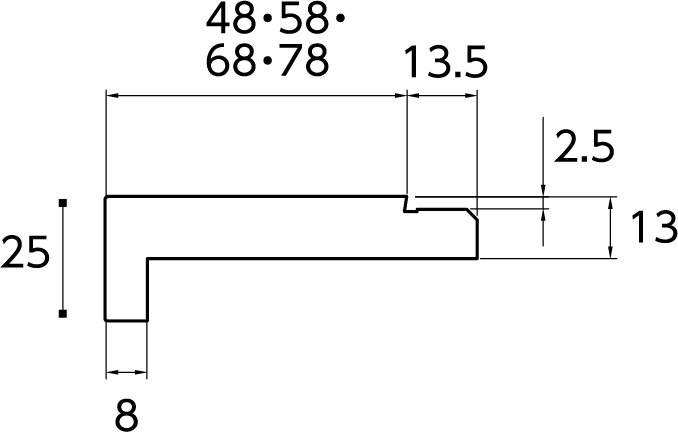

■横枠 UH-48、58、68、78
![集合住宅用 UHタイプ 樹脂開口枠 製品断面図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/b951c0116a17e8910348dd178e3f6c8e.png)
※戸建住宅用と集合住宅用では、色と角の形状が異なるため、共使いしないようにご注意ください。
参考納まり図

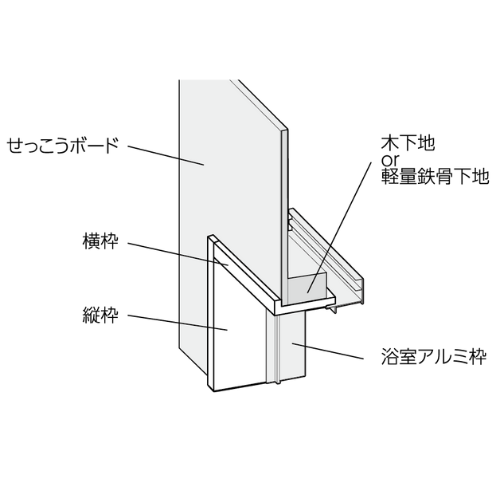

■縦枠ー横枠納まり
![集合住宅用 樹脂開口枠 UH 参考納まり図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/19dc7b9fc75139b9c8d0e0b26fde9824.png)

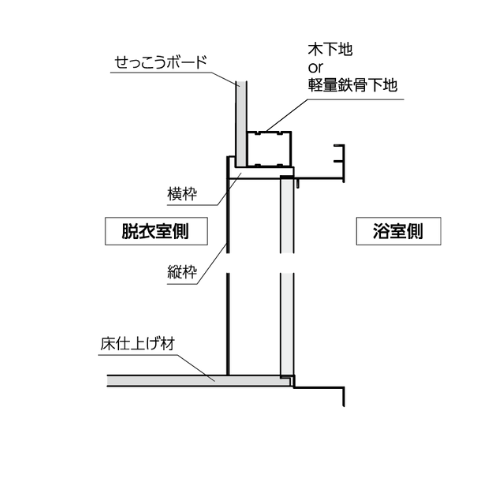

■横枠(上枠) 納まり
![集合住宅用 樹脂開口枠 UH 参考納まり図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/b0ecdfda877f03fc871a3d80cb5947ba.png)

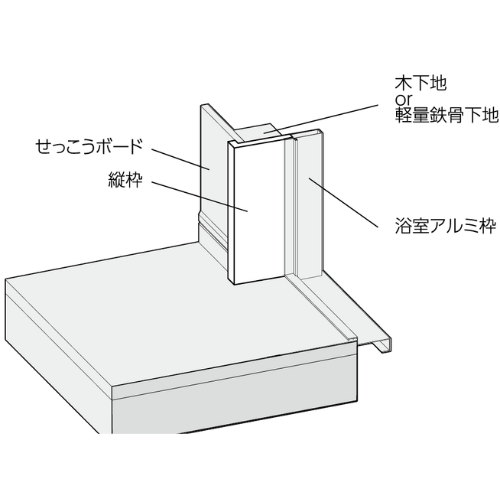

■縦枠納まり
![集合住宅用 樹脂開口枠 UH 参考納まり図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/42c4119e82b97f3a53929e9082ef4ae0.png)

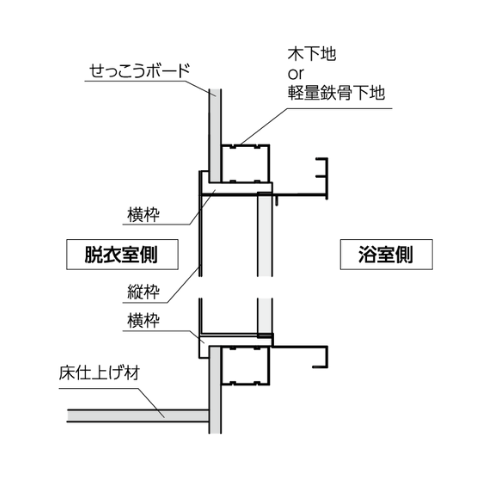

■横枠(上枠)、横枠(下枠)またぎ段差 納まり
![樹脂開口枠 集合住宅用 UH 参考納まり図](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/ca0e939beff917277a57e1f5bf145159.png)
※接着剤・ビスの併用もしくは接着剤にて取付けてください。
※本製品のご採用にあたっては、予め施工説明書などで、使用制限や施工上の注意点をご確認ください。
製品一覧
![樹脂開口枠 集合住宅用UHタイプ 製品一覧](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/651319f8319e38d4d7567467f0a7d6fa-1200x784.png)
![樹脂開口枠 集合住宅用 UHタイプ 別注サイズ](https://fukuvikenzai.jp/wp-fukuvi/wp-content/uploads/2023/12/449a37302c3cc94fc34ea75b71558341-1200x416.png)
