ゼロ・エネルギー住宅がこれからは当たり前の時代に

ゼロ・エネルギー住宅(以下ZEH)とは快適な室内環境を保ちながら、住宅の高断熱化と高効率設備により出来る限りの省エネルギーに努め、太陽光発電等によりエネルギーを創ることで、1年間で消費する住宅のエネルギー量が正味で概ねゼロ以下となる住宅のことをいいます。

ZEH+は、外皮性能の更なる強化、高性能HEMS、EV用電源プラグのいずれか2つ以上の要件を満たしたZEHのことです。

LCCM住宅は、使用段階のCO2排出量に加え、資材製造や建設段階等のCO2排出量削減、長寿命化によりライフサイクル全体(建築から解体・再利用まで)を通じたCO2排出量をマイナスにする最高レベルの脱炭素化住宅のことです。

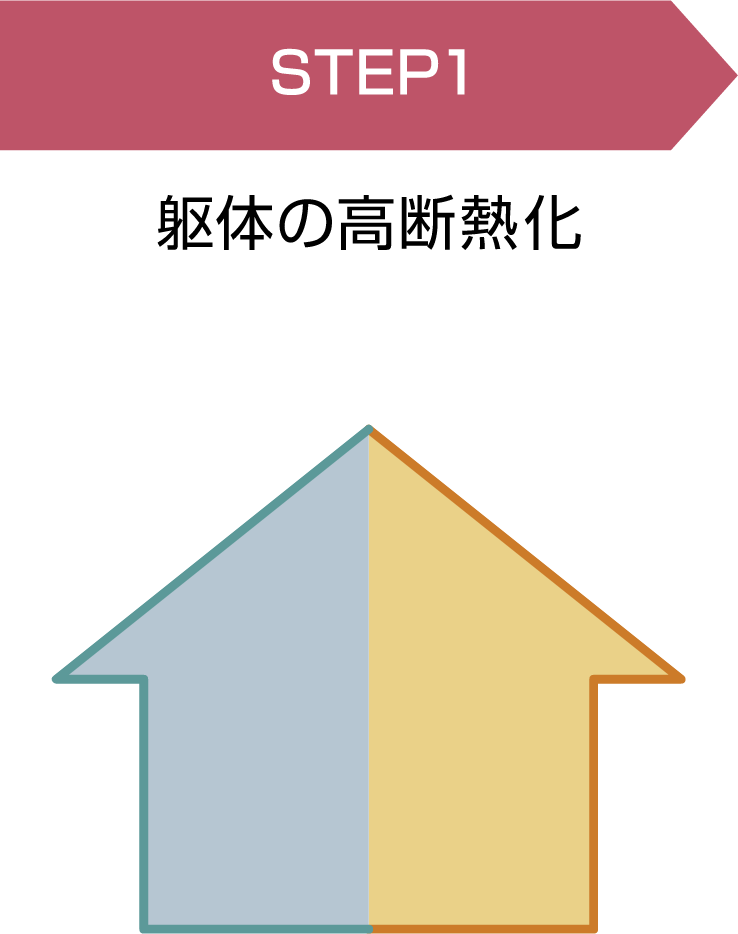

エネルギーを極力必要としない
(夏は涼しく、冬は暖かい住宅)

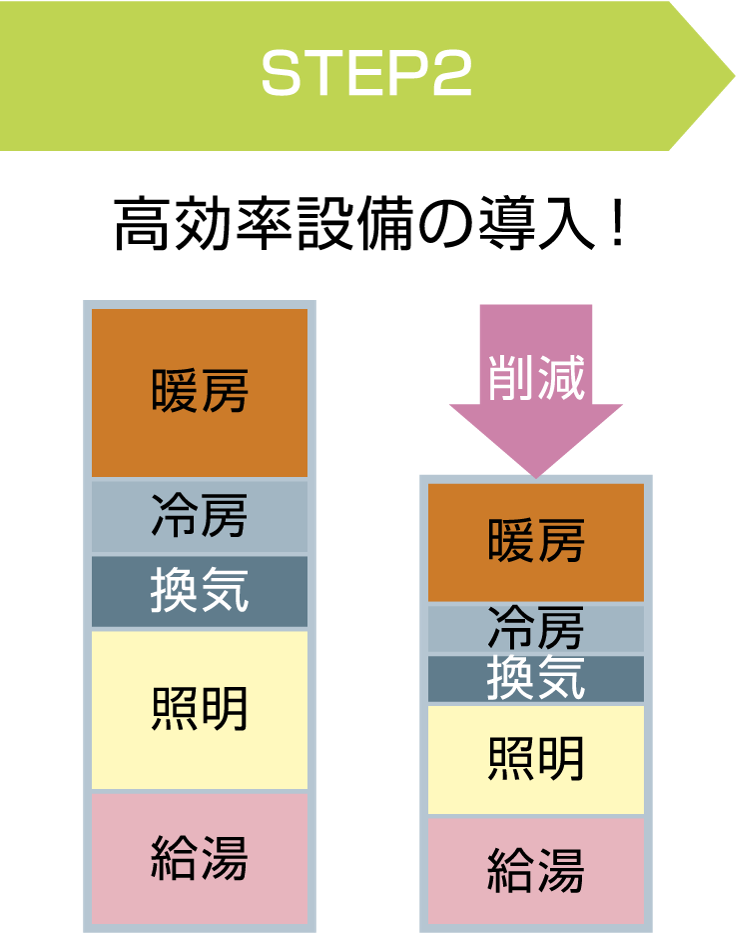

エネルギーを上手に使う

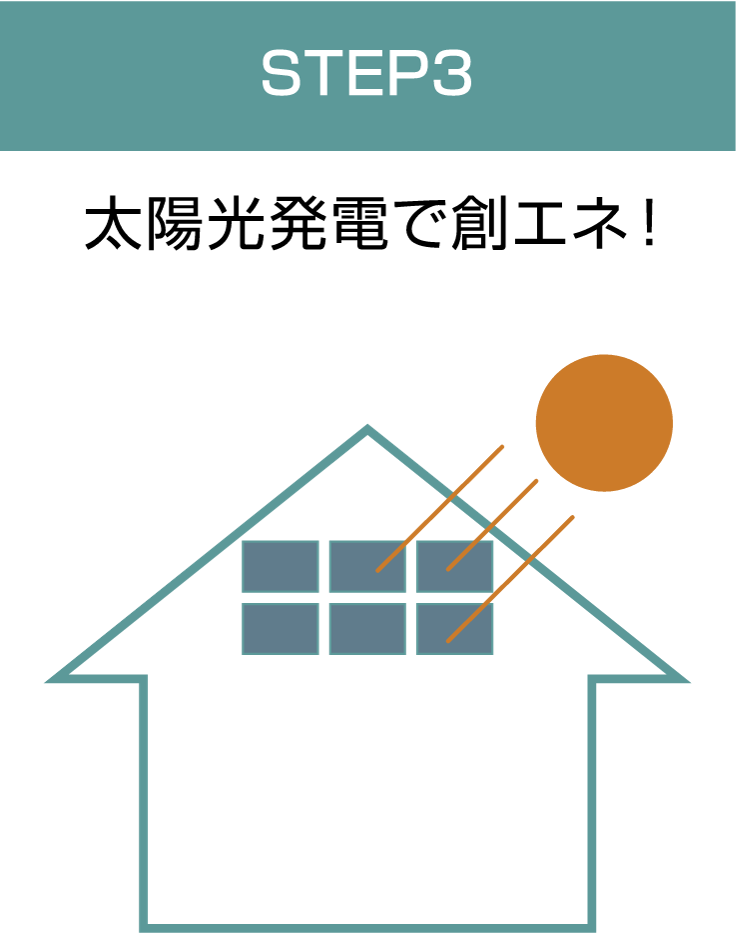

エネルギーを創る

HEAT20 G1・G2・G3について

寒冷地(1.2地域「屋根断熱」)

省エネ基準 ZEH HEAT20G1 HEAT20G2
UA:0.46 UA:0.40 UA:0.34 UA:0.28
屋根 外張60mm 外張60mm
充填45mm
外張60mm
充填60mm
外張90mm
充填60mm
外壁 外張60mm 外張35mm
充填45mm
外張60mm 外張90mm
充填63mm
床(その他) 剛床63mm 剛床90mm 充填45mm
剛床90mm
剛床90mm
根太間45mm
床(外気床) 剛床90mm 剛床130mm 剛床130mm 剛床180mm
玄関基礎(外気) 無断熱 無断熱 立上45mm 立上45mm
玄関基礎(床下) 無断熱 無断熱 立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
浴室基礎
(外気、床下)
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
U1.60 U1.60 U1.60 U1.60
ドア U1.60 U1.60 U1.60 U1.60

寒冷地(3地域「天井断熱」)

省エネ基準 ZEH HEAT20G1 HEAT20G2
UA:0.56 UA:0.50 UA:0.38 UA:0.28
天井 高性能HG16-38
155mm
高性能HG16-38
155mm
高性能HG16-38
155mm
高性能HG16-38
310mm
外壁 充填63mm 充填63mm 外張45mm
充填45mm
外張90mm
充填63mm
床(その他) 剛床63mm 剛床90mm 剛床90mm 剛床90mm
根太間45mm
床(外気床) 剛床90mm 剛床130mm 剛床130mm 剛床180mm
玄関基礎(外気) 無断熱 無断熱 立上45mm 立上45mm
玄関基礎(床下) 無断熱 立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
浴室基礎
(外気、床下)
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
U2.33 U1.60 U1.60 U1.60
ドア U2.33 U1.60 U1.60 U1.60

温暖地(4~7地域「屋根断熱」)

省エネ基準(5.6.7) 省エネ基準(4) ZEH HEAT20G2(6.7) HEAT20G2(5.4)
UA:0.87 UA:0.75 UA:0.60 UA:0.46 UA:0.34
屋根 充填45mm 外張45mm 充填60mm 充填60mm
外張35mm
充填60mm
外張60mm
外壁 充填45mm 外張45mm 充填80mm 充填45mm 外張90mm
充填45mm
床(その他) 剛床45mm 剛床45mm 剛床90mm 剛床90mm 剛床90mm
床(外気床) 剛床63mm 剛床63mm 剛床130mm 剛床130mm 剛床130mm
玄関基礎(外気) 無断熱 無断熱 無断熱 立上45mm 立上45mm
玄関基礎(床下) 立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返90mm
底盤900mm
立上・折返90mm
底盤900mm
浴室基礎
(外気、床下)
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返45mm
底盤455mm
立上・折返90mm
底盤900mm
立上・折返90mm
底盤900mm
U3.49 U3.49 U2.33 U1.60 U1.60
ドア U3.49 U3.49 U2.33 U1.60 U1.60

HEAT20G3検討の断熱仕様

地域区分 1,2,3 4,5 6,7
水準UA[W/(m・K 0.20 0.23 0.26
部位U値 天井 0.119 0.093 0.156
0.115 0.096 0.136
天井 0.134 0.091 0.134
土間床等の
外周部
外気に接する部分 0.370 0.370 0.370
その他の部分 0.370 0.370 0.530
サッシ 1.30 1.30 1.30
ドア 0.89 1.75 1.75
出典:HEAT20設計ガイドブック2021

UA値の計算条件

住宅事業建築主の判断基準モデルプラン
(木造軸組構造2階建て 床面積120.08m²)
屋根判断・床断熱での外皮仕様に基づいて計算

<外皮面積合計>
333.23m(屋根断熱)
312.85m(天井断熱)
<開口部面積合計>
25.22m(1~3地域)
32.20m(4~7地域)

  • ・床(外気に接する)はプラン上存在しないため、床(その他)の厚さ/0.7以上となるよう算出
  • ・玄関基礎、浴室基礎はそれぞれ外気側、床下側 同じ断熱仕様です。
  • ・基礎折返断熱の折返幅は455mm
  • ・本モデルプランでの断熱仕様のため、違うプランの場合は異なります。
  • ・新評価方法で算出しています。(2022年4月時点)
