カット品・床断熱固定用ピン施工のメリット
工期短縮・工費削減
現地施工によるカット作業の手間を省くことによって”工期の短縮”と”工費の削減”が可能になります。
スピードアップ
フェノバボード床断熱固定用ピンの活用で更なる施工のスピードアップが可能になります。
カット品
| コード | サイズ | 厚 ｍｍ |
設計価格 円／枚 |
梱包内容 枚 |
熱抵抗値 m2・Ｋ／Ｗ |
|---|---|---|---|---|---|

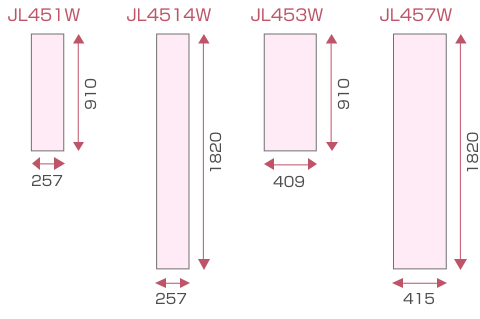

| ＪＬ４５１Ｗ | ２５７×９１０ | ４５ | １,１００ | １２ | ２.３ |
| ＪＬ４５１４Ｗ | ２５７×１８２０ | ４５ | ２,１８０ | ６ | ２.３ |
| ＪＬ４５３Ｗ | ４０９×９１０ | ４５ | １,８００ | ８ | ２.３ |
| ＪＬ４５７Ｗ | ４１５×１８２０ | ４５ | ３,４００ | ４ | ２.３ |

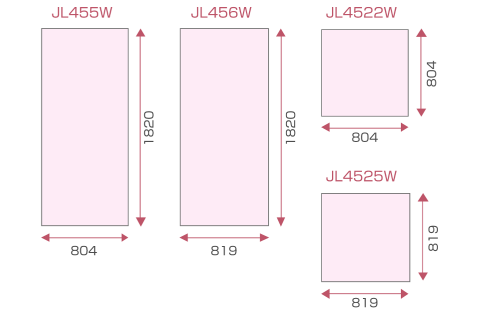

| ＪＬ４５５Ｗ | ８０４×１８２０ | ４５ | ６,５００ | ４ | ２.３ |
| ＪＬ４５６Ｗ | ８１９×１８２０ | ４５ | ６,５００ | ４ | ２.３ |
| ＪＬ４５２２Ｗ | ８０４×８０４ | ４５ | ３,８００ | ６ | ２.３ |
| ＪＬ４５２５Ｗ | ８１９×８１９ | ４５ | ３,８００ | ６ | ２.３ |

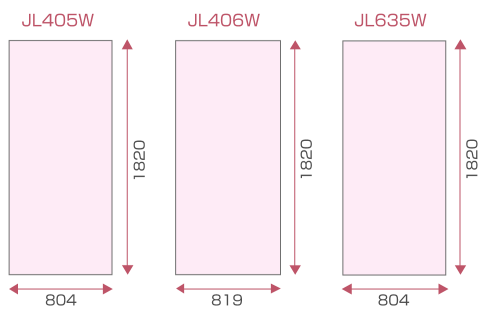

| ＪＬ４０５Ｗ | ８０４×１８２０ | ４０ | ５,９００ | ４ | ２.１ |
| ＪＬ４０６Ｗ | ８１９×１８２０ | ４０ | ５,９００ | ４ | ２.１ |

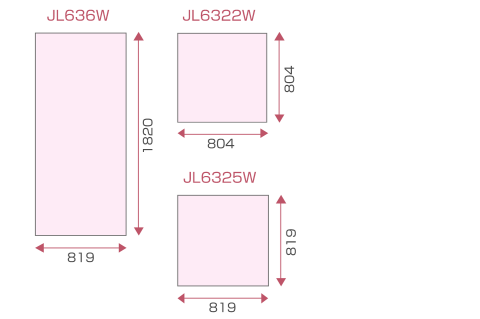

| ＪＬ６３５Ｗ | ８０４×１８２０ | ６３ | ９,０００ | ４ | ３.３ |
| ＪＬ６３６Ｗ | ８１９×１８２０ | ６３ | ９,０００ | ４ | ３.３ |
| ＪＬ６３２２Ｗ | ８０４×８０４ | ６３ | ５,０００ | ５ | ３.３ |
| ＪＬ６３２５Ｗ | ８１９×８１９ | ６３ | ５,０００ | ５ | ３.３ |
※ 設計価格はフェノバボード１枚あたりの単価です。（税別）
※ 発注は梱包単位です。
※ 熱抵抗値はＪＩＳ Ａ ９５２１の規定された計算方法によるものです。
※ その他サイズは最寄りの営業所へお問い合わせください。
床断熱固定用ピン
根太・大引間に取付け、フェノバボードの落下を防ぎます

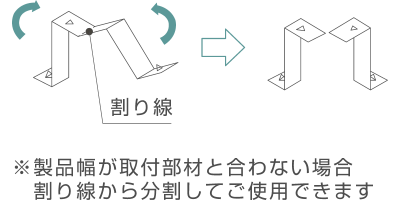

１. 製品幅は取付け部材（根太・大引等）に合わせてお使いください。
２. 製品高さはフェノバボードの厚みに合わせてお使いください。
３. フェノバボード端部とあんる一は端部より３００ｍｍ以下となるように割付てください。
４. その他の位置はピッチ６００ｍｍ以下としてください。
５. 床断熱固定用ピンの取付はハンマー等で軽くたたいて固定してください。

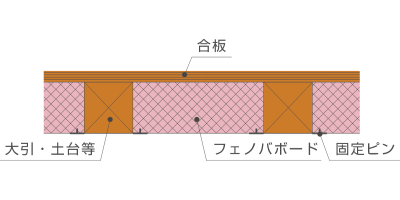

床断熱固定用ピンの製品使用例
１. 根太等に床断熱固定用ピンを取付けた後、フェノバボードを取付け、その上から合板を敷きます
床断熱固定用ピン商品規格
| 呼称 | 規格 | コード | 設計価格 円／個 |
梱包内容 個 |
|---|---|---|---|---|
床断熱固定用ピン |
４０ｍｍ用 | ＪＰ４５４０ | ３２ | ４００ |
| ４５ｍｍ用 | ＪＰ４５４５ | ３２ | ４００ | |
| ５０ｍｍ用 | ＪＰ４５５０ | ３２ | ４００ | |
| ６０ｍｍ用 | ＪＰ４５６０ | ３２ | ４００ | |
| ６３ｍｍ用 | ＪＰ４５６３ | ３２ | ４００ | |
| ７５ｍｍ用 | ＪＰ４５７５ | ３４ | ４００ | |
| ８０ｍｍ用 | ＪＰ４５８０ | ３４ | ４００ | |
| ９０ｍｍ用 | ＪＰ４５９０ | ３４ | ４００ |
※ 床断熱固定用ピンは２０個単位での発注が可能です。
その際は、梱包手数料として別途２,０００円（税別）申し受けます。
